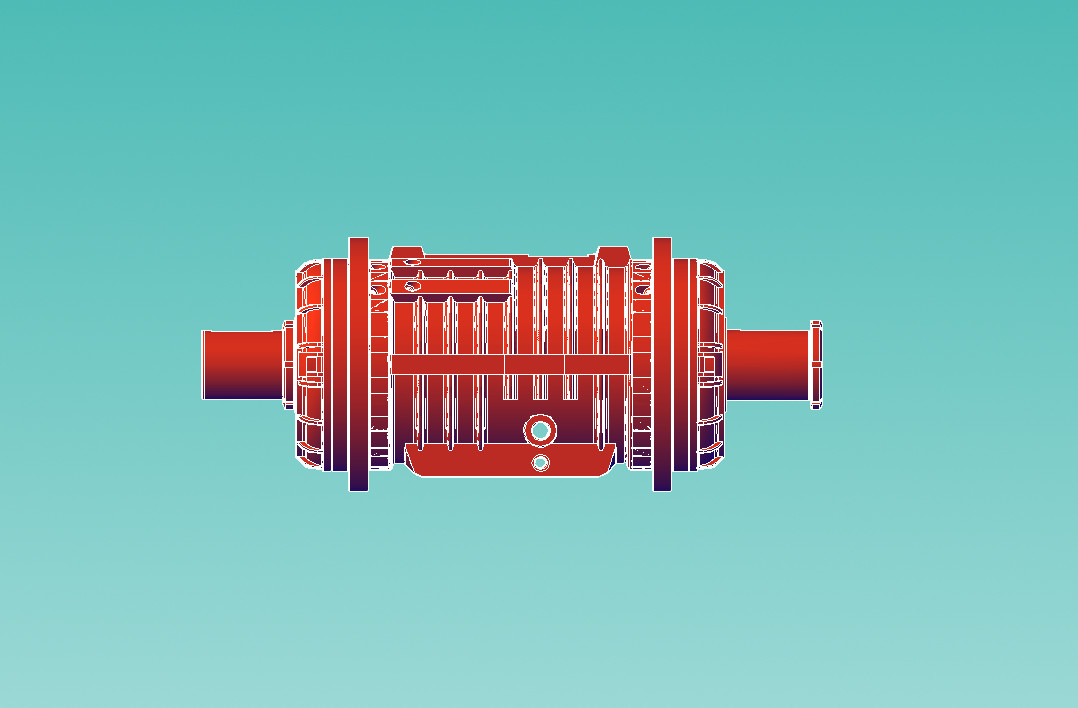

H180N1 मुख्य असर बॉक्स
1. सेट बीयरिंग आंतरिक सर्कल, पंखुड़ी और संबद्ध बीयरिंग के सामने, संबंधित अक्ष संयुग्मन स्थान और दोनों छोरों पर घुमावदार नलिकाओं के शिकंजा को तेल की आवश्यकता होती है।
2प्रसंस्करण के पश्चात ढोने वाले बक्से को पैकिंग से पहले, प्रसंस्करण के पश्चात चमकती सतहों और अन्य सतहों पर तेल की सुरक्षा के लिए पहनाया जाता है।
3भंडारण के समय की सुरक्षा के लिए, उपरोक्त के अलावा, सेट शीट व्हील और संवाहक के अक्षों पर हार्ड फिल्म तेल के साथ चित्रित किया जाना चाहिए, और तेल कागज के साथ पैकेज किया जाना चाहिए।
4. बीयरिंग बॉक्स अधिकतम कार्य गतिः n=1800r/min.
5. सर्वोच्च तेल स्थान पर तेल की मात्राः V=20.5L.
6∙ आहनवाहक बॉक्स ढक्कन शिकंजा का ∙ तन्य शक्ति टोक़: M/A=113.7Nm.
मुख्य अक्ष और रोलिंग अक्ष एक ही लोहे के डिब्बे के अंदर रखे जाते हैं, यह डिब्बे एक ही जगह पर स्थापित होते हैं और एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में स्थापित होते हैं।
मुख्य धुरी के दोनों किनारों पर एक रोलिंग स्तंभ धारक होता है, जो धुरी के लिए दिशा का भार सहन करता है, और निकटवर्ती धुरी के किनारों पर एक धक्का गेंद धारक होता है।
1ढक्कन के अंदर की अंगूठी, इम्पेलर और युग्मन को लगाने से पहले, संबंधित शाफ्ट फिट और स्क्रू नट I और II को दोनों छोरों पर एंटी-रस्ट तेल से लेपित किया जाना चाहिए।
2. संसाधित असर बॉक्स का जंग रोधी बैग, असेंबली से पहले संसाधित चमकदार सतह और अन्य सतहों पर जंग रोधी तेल लगाएं।
3गोदाम में जंग रोधी भंडारण के लिए उपरोक्त 2 के अतिरिक्त, इम्पेलर और युग्मन के जर्नल को कठोर फिल्म वसा के साथ लेपित किया जाना चाहिए और तेल कागज के साथ लपेटा जाना चाहिए।
4लेयरिंग बॉक्स की अधिकतम कार्य गति: n=1800r/min.
5उच्चतम तेल स्तर पर तेल की मात्राः V=20.5L।
6लेयरिंग बॉक्स कवर स्क्रू का तंग करने का टोक़: M/A=113.7Nm
मुख्य शाफ्ट और रोलिंग असर को एक कास्ट आयरन आवास में रखा जाता है, जिसे केंद्र में पंखे के निचले आधे आवास में स्थापित किया जाता है और बोल्ट किया जाता है।
रेडियल बल को सहन करने के लिए धुरी के प्रत्येक छोर पर एक रोलर असर लगाया जाता है। अक्षीय बल को सहन करने के लिए,एक सेंट्रिपेटल थ्रस्ट बॉल लेयरिंग निकट युग्मन के अंत में स्थापित है ताकि विपरीत वायु प्रवाह की दिशा में अक्षीय बल को सहन किया जा सकेपंखा एक केन्द्रापसारक धक्का गेंद असर से सुसज्जित है, और प्राथमिक पंखा दो केन्द्रापसारक धक्का गेंद असर से सुसज्जित है।
