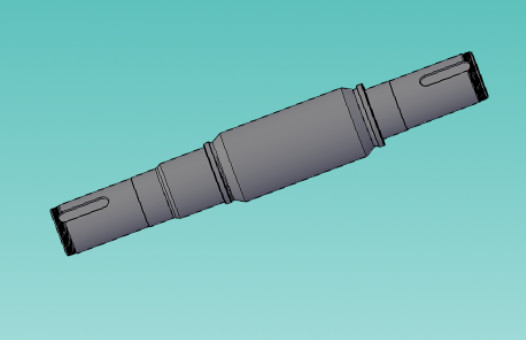

H180N2 असर बॉक्स का धुरी, पंखे का धुरी
技术要求
1. सामग्री के लिए निम्नलिखित परीक्षण की आवश्यकता है
(1) समान 炼取试样作化学成分 विश्लेषण
(2) एक ही जलयंत्र में निरंतर ताप उपचार के साथ 2%, लेकिन दो सेटों से कम नहीं।
(3) एक ही भट्ठा के साथ निरंतर ताप उपचार 2% ले, लेकिन कम से कम दो सेट के परीक्षण के रूप में आघात परीक्षण ((αk)
(4) प्रत्येक वस्तु के लिए निर्धारित कठोरता ((HB)
2. सामग्री की गुणवत्ता के बाद, मैकेनिकल प्रदर्शन
(1)σb=700 N/mm2/
(2)σs=500 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5) αk=58Nm/cm2/
(6) एचबी=230~260
3. पार्ट पार्ट्स की आवश्यकता JB/T1581-85 के अनुसार सुपरसोनिकवेव जांच
4. जांच के समय पता चलाः
1) मुख्य अक्ष में दरारें हैं, उन्हें बदलना होगा।
2) मुख्य धुरी के धुरी के छेद में भारी क्षति या घाव हो गया है, इसकी मरम्मत करनी होगी।
तकनीकी आवश्यकता
1सामग्री का परीक्षण निम्नानुसार किया जाएगा
(1) पिघलने के साथ लिए गए नमूनों की रासायनिक संरचना का विश्लेषण
(2) एक ही निरंतर गर्मी उपचार का 2% पीसने की भट्ठी के साथ, लेकिन यांत्रिक गुणों के परीक्षण के लिए नमूने के दो सेट से कम नहीं (σb,σs,δ,Ψ)
(3) पीसने की भट्ठी के साथ एक ही निरंतर गर्मी उपचार का 2% ले लो, लेकिन प्रभाव परीक्षण के लिए नमूने के दो सेट से कम नहीं (αk)
(4) प्रत्येक टुकड़े की कठोरता निर्धारित करें (HB)
2. सामग्री को टेम्पर करने के बाद, यांत्रिक गुण
(1) σb=700 N/mm2/
(2) σs=500 N/mm2/
(3) δ5= 15%
(4) Ψ= 45%
(5) अल्फा k = 58 nm/cm2
(6) HB=230~260
3भागों को JB/T1581-85 के अनुसार अल्ट्रासोनिक निरीक्षण किया जाएगा।
4रखरखाव के दौरान पाया गयाः
1) स्पिंडल में दरारें हैं और इसे बदलना होगा।
2) मुख्य शाफ्ट का व्यास गंभीर रूप से पहना या खींचा गया है और इसे मरम्मत की आवश्यकता है।
