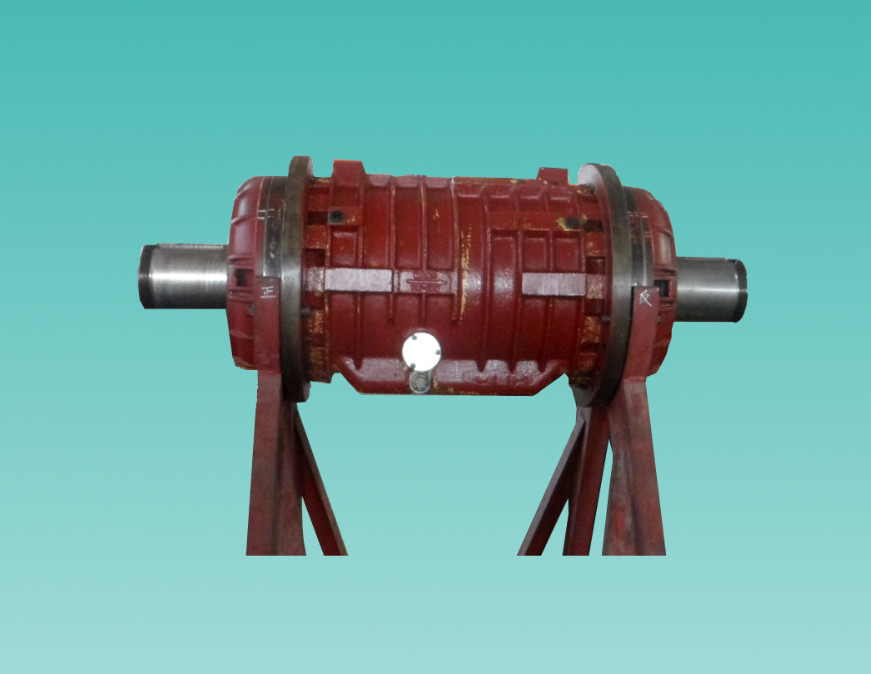

H180N2 मुख्य असर बॉक्स
1. सुट ढोने वाला आन्तरिक घेरा, शीट पहिया सामने, संबंधित अक्ष संयुग्मित सतह तथा दोनों ओर की शिकंजा तांबा, और फिर तेल की रक्षा करें।
2. प्रसंस्करण मुखौटा संरक्षण तेल.
3भंडारण के समय, पत्तियों के पहियों को कठोर झिल्ली तेल के साथ पेंट किया जाना चाहिए और तेल कागज के साथ पैकेज किया जाना चाहिए।
4. बीयरिंग बॉक्स अधिकतम कार्य गतिः n=1800r/min.
5. सर्वोच्च तेल स्थान पर तेल की मात्राः V=20L.
6∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
मुख्य अक्ष और रोलिंग अक्ष एक ही लोहे के डिब्बे के अंदर रखे जाते हैं, यह डिब्बे एक ही जगह पर स्थापित होते हैं और एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में स्थापित होते हैं।
मुख्य धुरी के दोनों किनारों पर एक रोलिंग स्तंभ धारक होता है, जो धुरी के लिए दिशा का भार सहन करता है, और निकटवर्ती धुरी के किनारों पर एक धक्का गेंद धारक होता है।
1. असर की आंतरिक अंगूठी, इम्पेलर के सामने, संबंधित शाफ्ट संभोग सतह और धागे के दोनों छोरों को तांबे से लेपित करें, और फिर जंग रोधी तेल से लेपित करें।
2. प्रसंस्करण सतह को जंगरोधी तेल से लेप देना।
3गोदाम में भंडारण के समय, ब्लेड व्हील के जर्नल को कठोर फिल्म वसा के साथ लेपित किया जाना चाहिए और तेल कागज के साथ लपेटा जाना चाहिए।
4लेयरिंग बॉक्स की अधिकतम कार्य गति: n=1800r/min.
5उच्चतम तेल स्तर पर तेल की मात्राः V=20L।
6लेयरिंग बॉक्स कवर स्क्रू का तंग करने का टोक़: M/A=116Nm
मुख्य शाफ्ट और रोलिंग असर को एक कास्ट आयरन आवास में रखा जाता है, जिसे केंद्र में पंखे के निचले आधे आवास में स्थापित किया जाता है और बोल्ट किया जाता है।
रेडियल बल को सहन करने के लिए धुरी के प्रत्येक छोर पर एक रोलर असर लगाया जाता है। अक्षीय बल को सहन करने के लिए,एक सेंट्रिपेटल थ्रस्ट बॉल लेयरिंग निकट युग्मन के अंत में स्थापित है ताकि विपरीत वायु प्रवाह की दिशा में अक्षीय बल को सहन किया जा सकेपंखा एक केन्द्रापसारक धक्का गेंद असर से सुसज्जित है, और प्राथमिक पंखा दो केन्द्रापसारक धक्का गेंद असर से सुसज्जित है।
